Y型过滤器专场,Y型过滤器商家多、资料全面第5组

过滤器:Y型过滤器

产品详细信息

过滤器:Y型过滤器

详细信息：

概述：　 RGY型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。工作原理：　　该产品安装于进水管路中各配套阀门的前端，当管道中的介质首入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。 Y型过滤器零件材料：

壳体材质	碳钢WCB、黄铜B62	不锈钢304、316、316L
滤框滤网材质	不锈钢304、316、316L
密封件材质	耐油石棉、橡胶、聚四氟乙烯
防爆级别	BS5501: IIA、IIB、IIC
环境温度（℃）	-30~380	-80~450
公称压力（MPa）	0.6~5.0（150Lb~600Lb）
过滤精度（目/in）	10~300

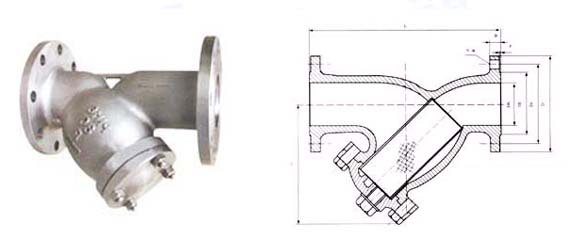

Y型过滤器连接尺寸：

通径DN	L	D	D1	D2	B	f	n-φ
15	140	95	65	45	14	2	4-φ14
20	150	105	75	55	14	2	4-φ14
25	160	115	85	65	14	2	4-φ14
32	180	135	100	78	16	3	4-φ18
40	200	145	110	85	16	3	4-φ18
50	220	160	125	100	16	3	4-φ18
65	260	180	145	120	18	3	4-φ18
80	310	195	160	135	20	3	8-φ18
100	350	215	180	155	20	3	8-φ18
125	400	245	210	185	22	3	8-φ18
150	450	280	240	210	24	3	8-φ23
200	500	335	295	265	26	3	12-φ23
250	550	405	355	320	30	3	12-φ25
300	580	460	410	375	30	4	12-φ25
350	760	520	470	435	34	4	16-φ25
400	800	580	525	485	36	4	16-φ30
450	900	640	585	535	44	4	20-φ30

LPG-YLPG-Y型过滤器

描述：

焊接式Y型过滤器（杭州普众机械）

杭州普众机械设备有限公司生产电动执行器,铝制气动执行器,不绣钢气动蝶阀执行器,D71对夹式蝶阀,单法兰单螺纹蝶阀,单焊单螺母蝶阀,单

四方法兰单焊接蝶阀,电动蝶阀,多拉塑料手柄,多位不锈钢手柄,焊接式蝶阀,卡箍式蝶阀,两边法兰式蝶阀,螺纹式蝶阀,气动蝶阀,三片式蝶阀,

四方压盖拉杆手柄,圆压盖拉杆手柄,二片式卡箍球阀,二片式球阀,焊接式蝶式球阀,卡箍蝶式球阀,卡箍式无滞留球阀,三片式焊接式球阀,三片

式卡箍球阀,三片式内螺纹式球阀51,一片式球阀,手动截止换向阀,气动截止换向阀,安全阀（溢流阀）,焊接式采样阀,卫生级无菌采样阀,卡箍式

采样阀,螺纹式采样阀,U型三通隔膜阀,焊接式隔膜阀,卡箍式隔膜阀,螺纹式隔膜阀,气动隔膜阀,三通隔膜阀,单焊单螺式止回阀,焊接式止回阀

,卡箍式止回阀,螺纹式止回阀,球型止回阀,加直端焊接式弯头90度,焊接式大小头,卡箍式弯头90度,卡箍式弯头45度,活接式弯头90度,焊接式

弯头90度,焊接式弯头180度,长型焊接式弯头45,焊接式弯头45度,平口焊接式三通,螺纹式三通,卡箍式三通,焊接式三通,对焊Y型三通,短型焊

接式三通,长型焊接式三通,变径焊接式三通,螺纹式四通（短型）,螺纹式四通（长型）,短型焊接式四通,焊接式四通,管支架,六角管支架带柄,六

角型管支架,液位计,圆型管支架带柄,接头,由任垫圈,圆螺母,膨胀型平接头,膨胀型螺纹接头,螺纹接头,带链条盲螺母,长型螺纹接头,台阶型

平接头,由任垫圈21,圆弧型平接头,圆螺母（长型）,圆螺母,膨胀型平接头,膨胀型平接头,膨胀型螺纹接头,螺纹接头,带链条盲螺母,平接头,由

任垫圈,圆螺母,膨胀型螺纹接头,螺纹接头,六角螺母,平接头,膨胀型螺纹接头,六角螺母,堵头（16A）,平接头,由任垫圈21,圆螺母,盲螺母,螺纹

接头,六角螺母,盲螺母,膨胀型平接头,膨胀型螺纹接头,六角螺母,平接头,螺纹接头,卡箍接头,卡箍皮管接头,扩展式接头,由任式大小头,螺母

式软管接头,冲压卡箍,高压卡箍,卡箍垫圈,卡箍堵头,三片式卡箍,双销卡箍32,重型卡箍31,卡箍式大小头,长方型人孔盖（压力型）,椭圆人孔盖

（压力型）,圆型人孔盖（非压力型）,圆型人孔盖（压力型）,焊接式Y型过滤器,螺纹式Y型过滤器,螺纹角式过滤器,焊接式角式过滤器,卡箍式直通

过滤器,焊接式直通过滤器,卡箍式直通视镜,带灯视镜,活接视镜,四通视镜,直通焊接式视镜,螺纹式直通视镜,带保护套视镜,螺纹式旋转式清

洗球,螺纹式旋转清洗器,螺纹式固定清洗球,卡箍式旋转式清洗球,插销式旋转式清洗球,插销式旋转清洗器,卡箍式固定清洗球,焊接式旋转式

清洗球,焊接式固定清洗球,焊接式固定清洗球等。 http://www.hf915.com 杭州普众机械设备有限公司

GI-SY型过滤器

公称通径：DN25-DN300 （1”-12”）公称压力：PN10/16/25/40/64 温度：-50℃-450℃体：灰铸铁、球墨铸铁、碳钢、不锈钢盖：灰铸铁、球墨铸铁、碳钢、不锈钢滤网：SS304GI-S系列过滤器是输送介质的管道系统不可缺少的一种装置,用来清除介质中的杂质,以保护阀门及设备的正常使用,我司过滤器具有结构,阻力小,排污方便,过流面积大等.

Y型过滤器

凯德力阀门Y型过滤器产品详细说明

概　述 Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。　　一般通水网为18-30目/cm²，通气网为40-100目/cm²,通油网为100-300目/cm²。

主要技术参数外形尺寸

壳体材质	黄铜	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、橡胶、聚四氟乙烯
工作温度（℃）	-30~380	-80~425	-80~450
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

DN	"英寸	L	H	H1	拉杆伸缩过滤器		参考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

分类说明

本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍. 用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm²。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

Y型过滤器

JL-Y型过滤器

HGS07-25天燃气Y型过滤器

小型高压球阀
	上海九门9VALVE阀门
	上海9VALVE-电磁阀
	上海9VALVE-管夹阀
	上海9VALVE-过滤器
	上海9VALVE-隔膜阀
	上海9VALVE-排气阀
	上海9VALVE-排泥阀
	上海9VALVE-旋塞阀
	上海9VALVE-球阀
	上海9VALVE-截止阀
	上海9VALVE-闸阀
	上海9VALVE-止回阀
	上海9VALVE-蝶阀
	上海9VALVE-阻火器
	上海9VALVE-针型阀
	上海9VALVE-放料阀
	上海9VALVE-平衡阀
	上海9VALVE-调节阀
	上海9VALVE-疏水阀
	上海9VALVE-柱塞阀
	上海9VALVE-呼吸阀
	上海9VALVE-底阀
	上海9VALVE-水力控制阀门
	日本阀天VENN进口阀门
	日本北泽KITZ进口阀门
	美国富兰克FRANK进口阀门
	德国罗博特RBT进口阀门

产品搜索

		业务联系
		人才招聘
		客服电话
		在线联系

首页 - 产品展厅 - 产品介绍

	产品名称：	天燃气Y型过滤器
	产品型号：	HGS07-25


	咨询电话：021-51096430 13918955133 廖晓飞、陈明义、王浩

天燃气Y型过滤器

	产品名称：	天燃气Y型过滤器
	产品型号：	HGS07-25


	咨询电话：021-51697495（六线） 13916279316 唐远飞

HGS07-25天燃气Y型过滤器

特点: 采用高密封过滤网，对管道内杂质进行过滤，防止杂质设备造成损伤，用于压缩机前和其他燃气设备前。

主要零件材料

阀体	过滤网
碳钢、不锈钢	不锈钢100目/英寸

HGS07-25，40Y型过滤器通径（DN）：15-200（mm）压力（PN）：1.6,2.5,4.0MPa

[HGS07]主要外型尺寸的连接尺寸

PN	DN	d	L	H
2.5MPa 4.0MPa	15	20	130	60
	20	25	150	70
	25	30	160	80
	32	35	180	90
	40	45	200	100
	50	60	230	115
	65	75	290	150
	80	90	310	210
	100	100	350	235
	125	135	400	290
	150	160	480	340
	200	220	600	410

美标Y型过滤器

一、用途及特点Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。Y型过滤器的过滤网采用不锈钢双层网结构，坚固耐用，具有结构、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。可根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。连接形式法兰式

主要连接尺寸

公称型号	公称通径	d	L	o	c	n-φ	g	t
150Lb	1/2"	13	130	89	60.5	4-15	35	16
	3/4"	19	150	98	70	4-15	43	18
	1"	25.4	160	108	79.5	4-15	51	18
	1^1/4"	32	180	117	89	4-15	64	18
	1^1/2"	38.1	200	127	98.5	4-15	73	18
	2"	51	230	152	120.5	4-19	92	20
	1^1/2"	64	290	178	139.5	4-19	105	22
	3"	76	310	190	152.5	4-19	127	24
	4"	102	350	229	190.5	8-19	157	24
300Lb	1/2"	13	130	95	66.5	4-15	35	16
	3/4"	19	150	117	82.5	4-19	43	16
	1"	25.4	160	124	89	4-19	51	18
	1^1/4"	32	180	133	98.5	4-19	64	19
	1^1/2"	38.1	200	156	114.5	4-22	73	21
	2"	51	230	165	127	8-19	92	23
	1^1/2"	64	290	190	149	8-22	105	26
	3"	76	310	210	168.5	8-22	127	29
	4"	102	350	254	200	8-22	157	32

注:1、设计与制造符合MFG标准。2、试验与检验符合API598。3、结构长度符合MFG标准。4、法兰尺寸符合ANSIB16.5技术要求。

如有特殊请在订货时注明
