HJ41转子流量计转子生产厂家直销转子流量计

HJ41金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

HJ41系列智能金属管浮子流量计有就地显示型和智能远传型，带有指针显示瞬间／累积流量液晶显示上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形式，为用户使用提供了非常广阔的选择空间。另外该仪表采用MotoroLa公司先进的微处理中央芯片及高质量工业化组件，保证了流量计在各种应用场所的优良性能。

二、结构原理

1.结构

HJ41系列金属管浮子流量计主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。

2.工作原理

被测介质自下而上流经测量管，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即对应着被测介质流量的大小。

浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

a、对于就地型，由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。

b、对于智能型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A／D转换，数字滤波，温度补偿，微处理器处理，D／A输出，LCD液晶来显示出瞬时流量及累积流量大小。

该公司产品分类：液位计流量计

北京LT/LZB-15玻璃转子流量计厂家直销

玻璃转子流量计微小流量测量仪

型号：LT/LZB-15

北京LT/LZB-15玻璃转子流量计厂家直销广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体(液体或气体)的流量。北京LT/LZB-15玻璃转子流量计厂家直销有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。

北京LT/LZB-15玻璃转子流量计厂家直销外形及安装尺寸

原理与结构

流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成（图3）。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。流量计中浮子读数位置按图2所示:

LZB/LZB-( )F流量计的锥管为光滑内壁管(见图4)，通径DN15以上的流量计，浮子通过导杆上下移动，保持稳定；LZJ/LZJ-( )F流量计锥管内壁有三条导向凸筋，使浮子保持稳定(见图4)。通径DN10以下的流量计采用软管连接，配有针形流量调节阀；通径DN15以上流量计采用法兰连接。

接触测量流体的零部件材质

型号规格及技术参数

通径DN (m)	型号	测量范围		椎管长度（m）	精度等级		允许被测液体状态
通径DN (m)	型号	水20℃	空气 20℃，10132SPa	椎管长度（m）	LZB/LZJ	LZB-()F	温度（℃）	压力（MPa）
2	LZB-2	0.4~4ml/min 0.6~6ml/min 1.0~10ml/min 1.6~16ml/min	6~60ml/min 10~100ml/min 16~160ml/min 25~250ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
3	LZB-3	2.5~25ml/min 4~40ml/min 6~60ml/min 10~100ml/min	40~400ml/min 60~600ml/min 100~1000ml/min 160~1600ml/min
4	LZB-4 LZB-4F	(1~10)L/h (1.6~16)L/h (2.5~25)L/h	(16~160)L/h (25~250)L/h (40~400)L/h
6	LZB-6 LZJ-6 LZJ-6F	(2.5~25)L/h (4~40)L/h (6~60)L/h	(40~400)L/h (60~600)L/h (100~1000)L/h
10	LZB-10 LZJ-10 LZJ-10F	(6~60)L/h (10~100)L/h (16~160)L/h	(100~1000)L/h (160~1600)L/h (250~2500)L/h			2.5		≤0.6
15	LZB-15 LZJ-15F	(16~160)L/h (25~250)L/h (40~400)L/h	(0.25~2.5)m³/h (0.4~4)m³/h (0.6~6)m³/h	350
25	LZB-25 LZJ-25F	(40~400)L/h (60~600)L/h (100~1000)L/h	(1~10)m³/h (1.6~16)m³/h (2.5~25)m³/h	350
40	LZB-40 LZJ-40F	(160~1600)L/h (250~2500)L/h	(4~40)m³/h (6~60)m³/h	430
50	LZB-50 LZJ-50F	(0.4~4)m³/h (0.6~6)m³/h	(10~100)m³/h (16~160)m³/h	450
80	LZB-80 LZB-80F	(1~10)m³/h (1.6~16)m³/h	(50~250)m³/h 80~400)m³/h	500				≤0.4
100	LZB-100 LZB-100F	(5~25)m³/h (8~40)m³/h	(120~600)m³/h (200~1000)m³/h	500				≤0.4

全不锈钢型法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti),型号为LZB-( )B。接液材质如需选用316，则型号为LZB-( )Bo，需定做。如需不锈钢内衬PTFE，则型号为LZB-( )BF(或BoF),需定做。

全四氟型基座、浮子、针阀采用聚四氟乙烯（PTTFE)。支承板、螺丝等采用不锈钢。

该公司产品分类：测距仪、测速仪硬度计流量计其他行业专用仪器仪表轴承测试仪、轴承加热器汽车行业检测仪位移传感器/位移测量仪水文仪器转速测量仪/转速仪/转速表振动分析仪/测振仪激光测试仪器设备/机械故障检测仪前照灯检测仪行业专用仪器仪表其他物理学仪器反射率仪白度计/白度仪比色计/比色仪/色度仪测色仪/色差计冰点仪/比重计

SKLZ系列金属转子流量计具有结构简单、工作、适用范围广、测量、安装方便等特点，具有耐高温、耐高压、SKLZ系列金属转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型（SKLZZ-）和电远传型（SKLZD-）、普通型流量传感器、仪表材料为（1Cr18Ni9Ti）、防腐型为（1Cr18Ni9Ti）内衬PTEF。　　如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。主要技术参数（1）基本测量范围：水（20℃） 2.5-150000L/h 　　　　　空气（20℃，0.1013MPa）0.07-4000Nm3/h 量程比：10：1 精度：1.5/2.5 工作压力：≤6.4MPa 工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）环境温度：-20 ～ 80℃ 介质粘度：DN15≤5mPa.S 　　　　　 DN25 ～ DN150≤250mPa.S 管体材质：1Cr18Ni9Ti,316L,内衬PTEF等过程连接：法兰，或按用户提供蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供

（2）远传装置 ①SK5W1-1角位移变送器基本误差：1.5%F.S 输出信号：4 ～ 20mA 负载阻抗：350Ω 电源电压：24VDC 环境温度：-30 ～ 80℃ 出线口：M20 × 1.5 防爆标志：ExibIICT4

②SKE-HD变送器电源影响：<0.1%（不含数字分辨率[70μA）负载影响：<0.1%（不含数字分辨率[70μA）电流损耗：4 ～ 21.6mA，相对于测量值的0% 负载阻抗：0 ～ 800 工作电压：12.8 ～ 30VCD 二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA 输出信号：4 ～ 20mA 环境温度：-25 ～ 80℃ 出线口：M20 × 1.5 防爆标志：ExibIICT6

该公司产品分类：仪表配件电线电缆变送器仪表校验仪表显示仪表流量仪表压力仪表温度仪表仪器仪表

LZB/LZJ玻璃转子流量计

LZB/LZJ系列玻璃转子流量计广泛应用于化工、石油、轻工、医药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体（液体或气体）的流量。 LZB/（）F/LZJ-（）F系列耐腐玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。

流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成（图3）。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。流量计中浮子读数位置按图2所示:

通径DN （m）

型号

测量范围

椎管长度（m）

精度等级

允许被测液体状态

水20℃

空气 20℃，10132SPa

LZB/LZJ

LZB-（）F

温度（℃）

压力（MPa）

2

LZB-2

0.4~4ml/min 0.6~6ml/min 1.0~10ml/min 1.6~16ml/min

6~60ml/min 10~100ml/min 16~160ml/min 25~250ml/min

160

1.5:2.5

2.5:4

-20~+120

≤1

3

LZB-3

2.5~25ml/min 4~40ml/min 6~60ml/min 10~100ml/min

40~400ml/min 60~600ml/min 100~1000ml/min 160~1600ml/min

4

LZB-4 LZB-4F

（1~10）L/h （1.6~16）L/h （2.5~25）L/h

（16~160）L/h （25~250）L/h （40~400）L/h

6

LZB-6 LZJ-6 LZJ-6F

（2.5~25）L/h （4~40）L/h （6~60）L/h

（40~400）L/h （60~600）L/h （100~1000）L/h

10

LZB-10 LZJ-10 LZJ-10F

（6~60）L/h （10~100）L/h （16~160）L/h

（100~1000）L/h （160~1600）L/h （250~2500）L/h

2.5

≤0.6

15

LZB-15 LZJ-15F

（16~160）L/h （25~250）L/h （40~400）L/h

（0.25~2.5）m³/h （0.4~4）m³/h （0.6~6）m³/h

350

25

LZB-25 LZJ-25F

（40~400）L/h （60~600）L/h （100~1000）L/h

（1~10）m³/h （1.6~16）m³/h （2.5~25）m³/h

40

LZB-40 LZJ-40F

（160~1600）L/h （250~2500）L/h

（4~40）m³/h （6~60）m³/h

430

50

LZB-50 LZJ-50F

（0.4~4）m³/h （0.6~6）m³/h

（10~100）m³/h （16~160）m³/h

450

80

LZB-80 LZB-80F

（1~10）m³/h （1.6~16）m³/h

（50~250）m³/h 80~400）m³/h

500

≤0.4

100

LZB-100 LZB-100F

（5~25）m³/h （8~40）m³/h

（120~600）m³/h （200~1000）m³/h

法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti）,型号为LZB-（）B。接液材质如需选用316，则型号为LZB-（）Bo，需定做。如需不锈钢内衬PTFE，则型号为LZB-（）BF（或BoF）,需定做。

基座、浮子、针阀采用聚四氟乙烯（PTTFE）。支承板、螺丝等采用不锈钢

WY-LZ广东转子流量计厂家直销首选威野

一、产品概况

WY-LZ系列转子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。WYLZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。流量计除特殊规格外，高度均为250 mm。连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。

流量计测量原理

转子流量计是一种变面积式流量计，它通常具有一段直立的锥管和一只可以在其中自由的随流量大小上下移动的浮子（如图1）。当流体自下而上流经锥管时，流体的动能在浮子上产生的推力S和流体的浮力A使浮子上升。随着锥管内壁与浮子之间的环形流通面积增大，流体动能在浮子上产生的推力S随之下降。当推力S与浮力之和等于浮子自身重力G时，浮子处于平衡，并稳定在某一高度上，该高度位置对应的刻度指示流过流量计的流量。

技术要求

1.测量范围：水（2.5～6000）L/h；空气（0.07～2000）m³/h （在0.101025 MPa、20℃）。

2.准确度等级： 1.5、2.5级。

3.量程比： 10：1。

4.工作压力： DN15～50，4 MPa； DN80～100，1.6MPa。

5.介质温度：－80℃～200℃（内衬F46流量计0℃～85℃）。

6.液体介质粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。

8.总长度： DN15～100 250mm。

9.测量管材质：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316衬F46等。

如用户有特殊要求可特殊订货。

10.输出信号：二线制（4～20）mA、三线制（0～10）mA。

11.线性度：1%；

12.电源：DC 24（1± ）V。

13.功率消耗：25 mW。

14.环境温度：－25 ℃～55 ℃。

15.温度影响：0.5%/10 ℃。

16.负载电阻：DC （0～10）mA （0～1）kΩ；

（4～20）mA （0～600）Ω。

17.接线电缆：RVVP 3×28/0.15。

18.防爆等级：ExibⅡ2CT5 （证号GYB03582U）。

19.配安全栅型号：LB906型。

20.电远传变送器：K5WI-I型或ESK-I（二线制）。；

二、结构形式：

三、选型说明：

公称通径	结构形式		接液材质		附加结构
A	B	介质流向	C		D
DN15	Y10	下进上出	RR0	0Cr18Ni12Mo2Ti	F	防腐型
DN25	Y20	横进横出	RR1	1Cr18Ni9Ti	T	夹套型
DN50	Y30	同侧进出	RP	PTFE(聚四氟乙烯）	Z	阻尼型
DN80	Y40	异侧进出	Ti	Titamium( 钛合金）	G	高温型
DN100	Y50	底进侧出	RL	316L	Y	高压型
DN125					B	防爆型
DN150

四、转换器功能组合

转换器功能组合E	功能
Es1	远传4～20mA标准信号，本安防爆，防爆标志ibllCT5，安全删型号LB906
Es2	远传4～20mA标准电流信号
K1	带一上限报警点输出
K2	带一下限报警点输出
K12	带一上限和下限报警点输出
JsB	现场电池供电，LCD显示瞬时流量和累计流量，本安防爆
JsC	220VAC供电，LCD显示瞬时流量和累计流量
JsD	24VDC供电，LCD显示瞬时流量和累计流量，本安防爆
JsE	24VDC供电，LCD显示瞬时流量和累计流量，输出（4～20）mA标准电流信号传送瞬时流量，本安防爆

注：Es1型是通过与指针同轴的凸轮将瞬时流量信号传递给转角变送器，输出正比线性的电流信号，Es2型为非接触式，通过磁敏元件和单片机软件修正来输出与瞬时流量成正比的线性电流信号。

五、测量范围：

通径 (mm)	流量范围		最大压力损失
通径 (mm)	空气20℃ ｍ³/h	水 L/h	空气（KPa）	水（KPa）
15	0.05～0.5	1.6～16	7.0	6.4
	0.07～0.7	2.5～25	7.1	6.5
	0.11～1.1	4～40	7.2	6.5
	0.18～1.8	6～60	7.3	6.6
	0.28～2.8	10～100	7.5	6.6
	0.4～4	16～160	8.0	6.8
	0.7～7	25～250	9.8	7.2
	1～10	40～400	10	8.6
	1.6～16	60～600	14	11.1
		80～800		14
25	3～30	100～1000	7.7	7
	4.5～45	160～1600	8.8	8
	7～70	250～2500	12	10.8
	11～110	400～4000	19	15.8
		500～5000		16.2
50	18～180	600～6000	8.6	8.1
	25～250	1000～10000	10.4	11
	40～400	1600～16000	12.6	17
80	50～500	2000～20000	15.5	6.3
80	75～750	2500～250000	17.2	8.1
100		4000～40000		9.5
100		6000～60000		10
125		8000～80000		16
125		10000～100000		20

六、安装尺寸：

口径/压力 DN/PN mm/MPa	尺寸（mm） ΦD	Φd3	ΦK	Φd2	b	f	L	h
15/4.0	95	45	65	4×Φ14	16	2	250	85
25/4.0	115	68	85	4×Φ14	18	2	250	85
50/4.0	165	102	125	4×Φ18	20	3	250	85
80/1.6	200	138	160	8×Φ18	20	3	250	85
100/1.6	220	162	180	8×Φ18	20	3	250	85
125/1.6	250	188	210	8×Φ18	22	3	400	85
150/1.6	285	218	240	8×Φ22	22	3	400	85

七、安装

转子流量计应垂直安装，流量计中心线与铅垂线的夹角不超过5°。在累计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固定杂质，应在流量计上游加装过滤器，如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。

为了避免由于管道引起的流量计变形，安装法兰必须与流量计同心并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。

用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。

详情请查阅本公司网站：www.shwyyq.com www.shwyyb.cn

该公司产品分类：辅助仪表校验仪表液位仪表显示仪表流量仪表压力仪表温度仪表

HXF金属管转子流量计供应

HXF系列金属管浮子流量计是适用于测量液体和气体的金属结构浮子流量计。浮子在流体和浮力作用下向上运动，与浮子重量平衡后，通过磁耦合传到刻度盘指示相应流量，可带输出4-20mA电信号。坚固结构设计的HX250系列金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质的流量测量过程中。防护等级：1P65 材质：不锈钢 PTFE 工作压力：1.6-4.0MPa 环境温度:-25℃- +65℃ 全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关二、技术参数

通径（mm）	流量范围			压力损失KPa
	水L/h		空气m³/h	水		空气
	常规型	防腐型	常规型/防腐型	常规型	防腐型	空气
15	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400	0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0	6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1	5.5 5.5 5.6 5.6 5.8 6.1 7.3	7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0
25	100-1000 160-1600 250-2500 400-4000	63-630 100-1000 160-1600 250-2500	3-30 4.5-45 7-70 11-110	7.0 8.0 10.8 15.8	5.9 6.0 6.8 9.2	7.7 8.8 12.0 19.0
50	630-6300 1000-10000 1600-16000	400-4000 630-6300 000-10000	18-180 25-250 40-400	8.1 11.0 17.0	6.8 9.4 14.5	8.6 10.4 15.5
80	2500-25000 4000-40000	1600-16000 2500-25000	60-600 80-800	8.1 9.5	6.9 8.0	12.9 18.5
100	6300-63000	4000-40000	100-1000	15.0	8.5	19.2
150	20000-100000		600-3000	19.2		20.3

三、产品选型

型号规格表

规格代码

说明

厂标

HX

江苏华夏仪表有限公司

仪表种类

F

金属管浮子流量计

通径代码

—XXX

例：15表示DN15

结构形式

A

下进上出

B

上进下出

C

侧近测出

D

底进侧出

R

右进左出

L

左进右出

K

卡箍（卫生级抛光管）

W

螺纹连接

测量管材质

R1

1Cr18Ni9Ti，304

R0

0cr18Ni12M02Ti，316

RL

316L

RP

PTFE（衬四氟）

Ni

Hastelloy（哈氏合金C）

Ti

TitHXium（钛合金）

介质类型

L

液体

G

气体

工作温度

H1

—40℃-100℃

H2

—80℃-250℃

额定压力

1.6

1.6MPa

4

4.0MPa

16

16MPa

25

25MPa

附加结构

O

无

Z

阻尼型

T

夹套型

H

高温型

Y

高压型

指示器形式

M1

就地指示

M2

智能型

M3

智能型（隔爆）

输出信号入通讯

N

无

A

4-20mA

H

4-20mA+Hart

报警控制器

K1

上限报警

K2

下限报警

K12

上、下限报警

防爆类型

Exi

本安防爆 Exib Ⅱ CT4-6

Exd

隔爆 Exib Ⅱ BT4-6

供电电源

0

24VDC（可省略）

2

220VAC

3

3.6伏锂电池

四．转换器形式

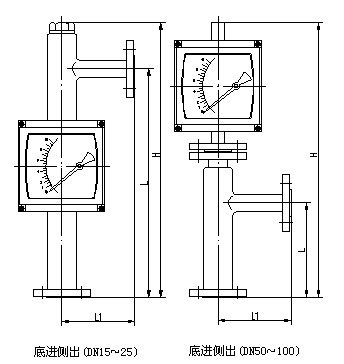

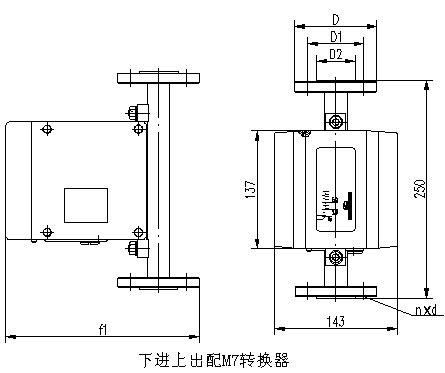

五、外形及安装尺寸

夹套连接法兰标准为:GB/T9119 PN1.6 DN15 六、安装形式流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须五倍公称通径的入口直管段，下游250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。

七、附件可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。磁过滤器的结构见图：

磁过滤器结构衬PTFE磁过滤器结构

八、限位开关报警装置限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。技术参数 1.供电电源：24V AC±10% 2.功耗：≤3W 3.工作温度：-25℃～60℃ 4.输出触点容量：24VAC 3A 接线图

报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,装好前盖。十、设计选用及订货须知 1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。 2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。 3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。 4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。

十一、产品实物图

该公司产品分类：威力巴流量计 V锥流量计电磁式热能表污水流量计压力开关手持信号发生校验仪霍尼韦尔变送器 EJX变送器罗斯蒙特变送器德国E+H变送器 EJA变送器计算机电缆补偿导线及补偿电缆聚氯乙烯绝缘电缆架空绝缘电缆控制电缆电伴热带电力电缆射频导纳物位开关磁翻板液位计

LZB玻璃转子流量计玻璃转子流量计

玻璃转子流量计　　玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动（液体或气体）流体的流量。　　耐腐蚀型流量计主要用于有腐蚀性液体、气体介质流量的检测，例如强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。　　LZB型的测量锥管使用光滑锥形玻璃管，LZJ型使用带筋锥形玻璃管。

特点	原理与结构
压力损失小		流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和管内可上下移动的浮子。当流体自下而上流经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
性能，读数方便、直观
结构简单，安装使用方便
价格便宜


型号规格及技术指标
普通型

HNIF-5000HNIF-5000金属管转子流量计

HNIF-5000金属管转子流量计

一、概述

HNIF-5000金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

智能金属管浮子流量计有就地显示型和智能远传型，带有指针显示瞬时流量，液晶显示瞬时和累积流量，上、下限报警输出，脉冲输出，标准的二线制4 － 20mA 电流输出，Hart 协议输出，ModBus协议输出等多种形式，为用户使用提供了非常广阔的选择空间。另外该仪表采用先进的1 6 位微处理器及高质量工业化组件，保证了流量计在各种应用场所的优良性能。

多年来，金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比，广泛受到了石油石化、钢铁冶金、电力、轻工、食品、制药、水处理等行业的青睐。

二、结构与工作原理

1．结构

本系列金属管浮子流量计执行中国JB/T 6844-1993 国家标准。产品主要由两大部分组成:测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻度盘、线路板（远传）等组件。

2．工作原理

被测介质自下而上流经测量管浮子时上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

a、就地型：由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。

b、智能远传型：由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过磁传感器将磁场变化转化成电信号，经A／D 变换、数字滤波、温度补偿、微处理器处理、D／A 输出、LCD 液晶显示，来显示出瞬时流量及累积流量大小。

3.分型：根据测量管结构的不同，该金属管浮子流量计分为下进上出、下进上横出、下横进上横出、右进左出、左进右出、上进下出型，可根据用户不同要求选择不同的测量管形式，在维护和清洁方面都非常方便，在此基础上，各种形式的测量管配上具有自主知识产权的智能金属管浮子流量计指示器，即可构成智能金属管浮子流量计，其中指示器已通过国家专利。

三、主要特点

适用于小口径和低流速介质流量测量

工作可靠，维护量小，寿命长

对于直管段要求不高

较宽的流量比10:1 特殊型：20:1

双行大液晶显示，可同时显示瞬时流量和累计流量，可带背光

单轴灵敏指示

非接触磁耦合传动

全金属结构，适于高温、高压和强腐蚀性介质

可用于易燃、易爆危险场合

可选二线制、电池、交流供电方式

多参数标定功能，带有数据恢复，数据备份及掉电保护功能

四、主要技术参数

测量范围: 水（20℃）1～200000 L／h

空气（20℃，0.1013MPa）0.03 － 4000m3／h

（参见流量表，特殊流量可订制）

量程比：标准型10:1 特殊型20:1

精确度：标准型1.5 远传型1.0 级

压力等级：标准型：DN15 － DN50 ≤ 4.0MPa DN80-DN200 ≤ 1.6MPa

夹套的压力等级为1.6MPa，特殊型在选型和订货前应与工厂协商

压力损失：7kPa-70kPa

介质温度：标准型－ 80℃- ＋ 100℃; PTFE：0℃－ 100℃

高温型 110℃-450℃

介质粘度：DN15:η <5mPa.s（F15.1-F15.3）

η <30mPa.s（F15.4-F15.8）

DN25:η <250mPa.s

DN50-DN200:η <300mPa.s

环境温度：远传型：－ 4 0℃－ +85℃（液晶不会损坏），液晶正常工作在-30℃－ +80℃

就地指针型：－ 40℃－ +100℃

连接形式：标准型：标准DIN2501 标准法兰

特殊型：户指定的任意标准法兰或螺纹

电缆接口：隔爆型为1/2NPT 内螺纹，其它M20 ＊ 1.5 内螺纹

供电电源：标准型：24VDC 二线制4 － 20mA（12VDC － 32VDC）

报警型：24VDC 四线制4 － 20mA（18VDC － 28VDC）

交流型：85 － 265VAC 50Hz

电池型：3.6V@7.5AH 锂电池，可连续使用三年

负载特性：二线制：RLmax=50*（电源电压-12）Ω =600 Ω @24V

多线制：最大负载电阻为5 0 0 Ω

报警输出：上限或下限瞬时流量报警

干簧管开关量报警（触点容量1A@30VDC）

继电器输出（触点容量1A@30VDC 或0.25A@250VAC 或0.5A@125VAC）

脉冲输出：累积脉冲输出，最小间隔50 毫秒（集电极开路输出，最大带载100mA@30VDC，内部阻抗100 Ω）

液晶显示：瞬时流量显示数值范围：0 － 50 0 0 0 （可带小数点）

累积流量显示数值范围：0 － 99999 999（可带小数点）自动复位

防护等级：IP65

防爆标志：本安型Exia Ⅱ CT5 证号：CE062002，隔爆型Exd Ⅱ BT6 证号：CE051423

仪表安装高度：DN15-DN200 标准型垂直高度250mm，＞ DN80 口径高压型仪表高度350mm

如果有不明，请与客服人员联系

北京市流量计,天津市流量计，上海市流量计，重庆市流量计，河北省流量计，河南省流量计，云南省流量计，辽宁省流量计，黑龙江省流量计，湖南省流量计，安徽省流量计，山东省流量计，新疆维吾尔流量计。

江苏省流量计，浙江省流量计、江西省流量计、湖北省流量计、广西壮族流量计、甘肃省流量计、山西省流量计、内蒙古流量计、陕西省流量计、、吉林省流量计、福建省流量计、、贵州省流量计、广东省流量计、青海省西藏流量计、四川省流量计、宁夏回族流量计、海南省流量计、台湾省流量计、哈尔滨流量计、石家庄流量计、兰州流量计、昆明流量计、成都流量计、长春流量计、沈阳流量计、西宁流量计、西安流量计、郑州流量计、济南流量计、太原流量计、合肥流量计、武汉流量计、长沙流量计、南京流量计、贵阳流量计、南宁流量计、杭州流量计、南昌流量计、广州流量计、福州流量计、海口流量计、呼和浩特流量计、银川流量计、乌鲁木齐流量计、拉萨流量计、澳门流量计

智能涡街流量计，高温气体流量，锅炉蒸汽流量计，压缩空气流量计，氧气流量计，氮气流量计，空气流量计，饱和蒸汽流量计，氩气流量计，二氧化碳流量计，氨气流量计，氢气流量计，气体质量流量计，微型气体流量计，智能一体化涡街流量计，温压补偿一体涡街流量计，分体涡街流量计，分体蒸汽流量计，污水流量计，自来水流量计，双氧气流量计，氨水流量计，电镀水流量计，强酸强碱流量计，涡轮流量计，涡街流量计、电磁流量计、金属管浮子流量计、椭圆齿轮流量计、微型流量计质量，柴油流量计，重油流量计，原油流量，花生油流量计，牛奶流量计，花生油流量计，糖浆流量计，纯水流量计，非接触式流量计，饮料流量计，污水厂流量，分体电磁流量计，插入式流量计，大管道流量计，高型流量计，微型流体流量计。

北京市液位计,天津市液位计，上海市液位计，重庆市液位计，河北省液位计，河南省液位计，云南省液位计，辽宁省液位计，黑龙江省液位计，湖南省液位计，安徽省液位计，山东省液位计，新疆维吾尔液位计。江苏省液位计，浙江省液位计、江西省液位计、湖北省液位计、广西壮族液位计、甘肃省液位计、山西省液位计、内蒙古液位计、陕西省液位计、、吉林省液位计、福建省液位计、、贵州省液位计、广东省液位计、青海省西藏液位计、四川省液位计、宁夏回族液位计、海南省液位计、台湾省液位计、哈尔滨液位计、石家庄液位计、兰州液位计、昆明液位计、成都液位计、长春液位计、沈阳液位计、西宁液位计、西安液位计、郑州液位计、济南液位计、太原液位计、合肥液位计、武汉液位计、长沙液位计、南京液位计、贵阳液位计、南宁液位计、杭州液位计、南昌液位计、广州液位计、福州液位计、海口液位计、呼和浩特液位计、银川液位计、乌鲁木齐液位计、拉萨液位计、澳门液位计。

超声波液位计，防腐蚀液位计，污水液位计，自来水液位计，双氧气液位计，氨水液位计，电镀水液位计，强酸强碱液位计-柴油液位计，重油液位计，原油流量，花生油液位计，牛奶液位计，花生油液位计，糖浆液位计，纯水液位计，非接触式液位计，饮料液位计，污水厂液位计，分体液位计，液位计，大量程液位计，罐装液位计，小量程液位计。

该公司产品分类：磁翻板液位计压力类仪表分析类仪表音叉开关静压式液位计雷达液位计超声波液位计明渠流量计转子流量计涡街流量计气体涡轮流量计液体涡轮流量计超声波流量计科氏力质量流量计电磁流量计

KK-50金属管转子流量计

流量仪表 >> 流量计系列 >> 金属管转子流量计

产品名称：金属管转子流量计型号：KK-50

KK-50系列金属管转子流量计适用于小口径和低流速介质流量测量；工作，维护量小，寿命长；对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；全金属结构，金属管转子流量计适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；带有数据恢复，数据备份及掉电保护功能.

金属管转子流量计技术参数

测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制

量程比：标准型10：1 特殊型20：1

精度：标准型1．5级特殊型1．0级

压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa ?DN80-DN200 16MPa

夹套的压力等级为1．6MPa

特殊型在选型和订货前应与工厂协商

压力损失：7kPa-70kPa

介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃

高温型：可达400℃

介质粘度：DN15: <5mPa.s(F15.1-F15.3)

<30mPa.s(F15.4-F15.8)

DN25: <250mPFa.s

DN50-DN150: <300mPa.s

环境温度：液晶型－30℃－+85℃

指针型－40℃－+120℃

连接形式：标准型：DIN2501标准法兰

特殊型：由用户指定的任意标准法兰或螺纹

电缆接口：M20＊1．5

供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）

交流型：85－265VAC ? ?50HZ

电池型：3．6V@4AH镍氢电池

报警输出：上限或下限瞬时流量报警

标准型：集电极开路输出（最大100mA@30VDC内部阻抗100欧）

特殊型：继电器输出（触点容量最大5A@250VAC）

脉冲输出：累积脉冲输出，最小间隔50毫秒

液晶显示：瞬时流量显示数值范围：0－50000

累计流量显示数值范围：0－99999999

防护等级：IP65

防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

金属管转子流量计选型

代号	测量管结构
ZY-50	下进上出
ZY-51	下进上横出
ZY-52	下横进上横出
ZY-53R	右进左出
ZY-53L	左进右出
	代号	接液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	钛合金
	Rl	316L
		代号	管道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附加结构
			无
			T	夹套型
			Z	阻尼型
			G	高温型
			Y	高压型
				代号	指示器形式代码组合
				M1	就地指示器，机械指示瞬时流量
				M2	供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供电型，无机械指示，液晶显示瞬时/累积流量
					代码	供电方式
					无	只限M1指示器
					A	220VAC，4－20mA输出
					B	电池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防爆标志
						l	本安iaCT5方型壳体
						d	隔爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输出
							K1	上限报警或一路脉冲输出
							K2	下限报警或一路脉冲输出
							K3	上、下限报警或双路脉冲输出

FM-PZ玻璃管浮子/转子流量计供应日本进口TOFCO东京流量FM-PZ玻璃管浮子/转子流量计

供应日本进口TOFCO东京流量FM-PZ玻璃管浮子/转子流量计：

可安置报警装置；

交货期快，价格合算；

可在面板上安装的流量计，具有SUS316、SUS304、玻璃主体和报警选项。也可以提供管子连接选项。

咨询方式：壹叁陆捌壹陆捌零叁零贰

TOFCO东京流量
