1500X/1500DX-3DF日本东京精密轮廓仪

日本东京精密轮廓仪1500X/1500DX-3DF表面粗糙度·轮廓形状测量机大幅度提高了生产效率的高速测量

    粗糙度测量最大3mm/s、波纹度测量最大20mm/s、移动速度60mm/s，速度如此之快，可使测量效率提高5~10倍（与本公司旧机型相比）

    装载了新开发的高性能小型传感器

    装载了新开发的传感器，其设计小巧，适用于高倍率、大范围的测量。

    外径为14mm、测量范围达1000mm、测量倍率为50万倍。

    节省空间设计

    采用了令人耳目一新的全新设计，占地面积削减了约25%（与本公司旧机型相比）。

    设置恒温室等时，有降低费用的效果。

    便于掌握测量操作的AI功能（已获得专利）

    即使事先不设定测量条件，测量机也可以自动进行选择（粗糙度测量）。此外，为了掌握测量机的操作，备有教学模式。“任何人都能轻易掌握测量操作的测量机”这正是东京精密公司的理念。

    采用全自动测量，提高测量效率

    通过都学功能，可全自动进行从多点测量到早用数据粘贴制作检查成绩书的一连操作。

    达到了60mm/s的移动速度，大幅度提高了全自动测量时的测量效率。

    大力强化形状评价功能，满足客户要求

    真挚地接受客户要求，将其反映在可对膜厚测量（段差/面积）、磨耗量计算（重叠形状间的面积）、液晶用玻璃基板（特殊波纹度）的规格进行评价等方面。

    预示新一代发展，具有灵活性的测量系统TIMS

    综合测量系统工程TIMS是东京产精密公司的新开发产品，打存了传统测量系统束缚，只用一个图标便可以在各个程序之间自由链接，进行分析。

    在世界各地都可以使用的全球性机型

    符合最新的世界规格ISO、JIS、DIN、ASME、CNOMO等等。而且通过了欧洲安全标准审核，可以标记CE标志。可以使用日、英、德、法、意大利、西班牙语等。（要在国外使用的话，请事先与本公司洽谈）

    只需一次测量便可任意进行再分析

    变换测量标准（直线/前半/后半/R面/两端）的分析、设定任意评价范围的分析、以及消除凹凸等异常数据后的分析等等，只需一次测量、便可任意进行再分析。

    没有多余部分，处于领先地位的扩张性

    从二维粗糙度到三维粗糙度，或是从粗糙度（二维/三维）到轮廓的复合机，只需追加单元便可容易地升级。

    富于灵活性的输出输入功能

    输入·输出功能 可以把图象数据粘贴到测量结果上，把测量波形数据粘贴到市售的软件上。

    大力强化形状评价功能，满足客户要求

    真挚地接受客户要求，将其反映在可对膜厚测量（段差/面积）、磨耗量计算（重叠形状间的面积）、液晶用玻璃基板（特殊波纹度）的规格进行评价等方面。

该公司产品分类： 圆度仪 粗糙度仪 轮廓仪 合金分析仪 测高仪 光谱仪 显微镜 三坐标 影像仪

大面积快速扫描轮廓仪,采集的高度和强度数据被合并成一个3D地形图像和强度图像



n   产品介绍

NanoFocus µsprint topographer是一个独立的桌面3D测量系统。机台上的X.Y轴和3D传感器可以提供必不可少的高精度数据采集的稳定性。µsprint设备包含有控制柜、电子设备和PC，还可以根据客户的需求进行定制，如自动放置sample的自动机械手。µsprint软件提供多种扫描和数据分析的功能。通过共聚焦显微镜相结合的µsprint专利原理，真正的3D信息与史无前列的测量速度和记录分析的高准确性。µsprint多通道3D传感器, 采集数据的预处理，同时每个通道实时监测到的峰高度并保存测量的峰值强度，因为它代表了表面反射率。从所有途径获取的数据由多通道µsprint的传感器每秒运作8000次，它的运作类似于线检查相机。正因为传感器的高采样率，可以以高速移动的物体或传感器，从而可以在很短的时间内进行大面积扫描。所有采集的高度和强度数据被合并成一个3D地形图像和强度图像。







 n   应用

1.电子设备：检测对表面磨损，表面粗糙度，表面微结构有要求的零部件

2.半导体：检测微型电子系统，封装及辅助产品结构设计

3.医疗：模具表面检测

4.金属/力学：测试金属摩擦大面积表面

5.钢铁：检测轧辊钢棍在处理前后的表面形貌

6.玻璃/光学：大面积的透镜表面形貌

7.纸张：纸张、钱币表面三维形貌测量





n   技术参数

1，原理：多通道、非接触、共聚焦

2，信道数：128

3，采样率（每通道）：8000 s-1

4，外形尺寸 (LxHxW)：260 x 194 x 99 mm

5，工作距离：0.5-30 mm

6，高度范围：100µm- 2.5 mm

7，扫描宽度：435 µm - 2.5 mm

8，扫描深度：8 - 200 mm/s

9，Z方向的分辨率：0.05-13 µm

10，x,y方向分辨率：3.4-17 µm

11，光斑直径：1 µm

12，电源：110/230 V AC, 15 W

13，激光二极管的波长：830 nm

曼戈斐光学样品免费检测，提供详细检测报告

曼戈斐光学专业销售光学测量仪 ,可以检测粗糙度,几何形状,平整度,磨损度,

轴承比率等,提供灵活的共聚焦3D显微镜测量.

上海曼戈斐光学技术有限公司主营产品：高速摄像机,三维形貌轮廓仪,共聚焦显微镜,全自动影像仪,全自动晶元检测系统,太阳能表面检测系统,自动影像仪,共聚焦显微镜,光学测量仪,便携式共聚焦显微镜，白光共聚焦显微镜，激光共聚焦显微镜，3D共聚焦显微镜。

上海曼戈斐光学： http://www..com



苏州曼戈斐光学： http://www.-3d.com

该公司产品分类： 水质分析仪/多参数水质分析仪 金相显微镜 轮廓仪 摄像机 激光产品 CCD相机/影像CCD 扫描探针显微镜SPM（原子力显微镜AFM、扫描隧道显微镜STM） 激光共聚焦显微镜 三坐标 三坐标测量机 原子力显微镜 CSI原子力显微镜 表面三维形貌轮廓仪 三维形貌轮廓仪 高速相机 高速摄像机 影像仪 共聚焦显微镜 自动影像仪 NanoFocus

SuperView W1光学3D表面轮廓仪，白光干涉仪，非接触式三维表面轮廓仪

 一、    产品描述

获取报价请电议，或者访问中图仪器与我们取得联系，http://www.chotest.com　　SuperView W1 1200光学3D表面轮廓仪是一款用于对各种精密器件表面进行亚纳米测量的检测仪器。它是以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对器件表面3D图像进行数据处理与分析，并获取反映器件表面质量的2D、3D参数，从而实现器件表面形貌的3D测量的光学检测仪器。

SuperView W1 1200光学3D表面轮廓仪只需操作者装好被测器件，在软件测量界面上设置好视场参数，调整镜头到接近器件表面，选择自动聚焦，仪器会对器件表面进行自动对焦并找到干涉条纹，调节好干涉条纹宽度后即可开始进行扫描测量；扫描结束后，软件分析界面自动生成器件3D图像，操作者可通过软件对生成的3D形貌进行数据处理与分析，获取表征器件表面线、面粗糙度和轮廓的2D、3D参数。

SuperView W1 1200 光学3D表面轮廓仪采用光学非接触式测量方法，它具有测量精度高、使用方便、分析功能强大、测量参数齐全等优点，其光源模式保证了它能够适用于从光滑到粗糙等各种精密器件的表面质量检测。

系统软件为简体中文操作系统，操作方便。

二、    产品功能

1．行业域和应用对象

对各种产品、部件和材料表面的平面度、粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。

该公司产品分类： 粗糙度轮廓仪 晶圆形貌测量系统 测长机 台阶仪 图像尺寸测量仪 晶圆形貌测量系统 半导体业检测设备 显微尺寸测量仪 测长机 一键闪测仪 光学影像测量仪 二次元影像测量仪 机床测头 在机测量系统 激光测长机 光栅测长机 三坐标测量机 激光干涉仪 激光跟踪仪 激光测量仪

SURFCOM NEX东京精密粗糙度仪



SURFCOM NEX 系列

 根据需求选择传感器 · 驱动部 · 测量台 灵活的扩展性

SURFCOM NEX 可以对应粗糙度测量、轮廓测量、粗糙度轮廓形状综合测量这三种功能，可以根据测量目的选择相应的传感器。

不但各种传感器可以单独使用，也可以将各种传感器组合起来，作为复合机使用。无论是混合型、粗糙度轮廓复合型传感器，都能根据用途自由选择。







SURFCOM NEX 系列

SURFCOM   的进化表现出了新的标准

在市场上的实际表现证明了它无以伦比的扩展性能

一直在追求功能和设计兼顾的NEX 系列正在上衍生成为新的标准



  1.无论是粗糙度测量、轮廓形状测量、混合测量，都能在升追加功能        新产品优秀的扩展性能使得一台设备能拥有多种功能             例如，如果只是需要一般的粗糙度测量机，则只要选择粗糙度传感器就可以。             后续，如果需要同时评价R 面的粗糙度和大量程的表面形状，只要升为混合传感器就可以满足，而仅仅只需要更换传感器就可以了。                  此外，还可以根据测量需求进行系统升，如升为轮廓形状用传感器和三维粗糙度测量等。






  2.凭借线性驱动部获得令人吃惊的低振动已取得利

   无限提升传感器的分辨率本身并非难事。然而，如果不重新审视传感 器的驱动结构，只是不必要   地提升传感器单体的分辨率，那么就完全没 有意义，这样的规格也只是摆设而已。東京精密在全   次在驱动 部搭载高精度线性马达（已取得利），同时根本性地达到结构上的“高 精度限   点”，以动态分辨率（Dynamic Resolution）的创意实现了无与伦比的实力提升。

    3.非接触驱动的有效性已取得利

  线性马达也适合往复运动，可准确定位并进行高速测量。传统的控制 是组合了电机、编码器、线性光栅尺的滚珠丝杠  驱动控制，因此特别是 对于三维表面性状评价等，由于准确定位造成往复运动的控制响应性 出现了限。线性驱动  基本上是仅靠线性马达和标尺的简单控制，因 此可进行高响应性高精度的定位。



   4.驱动的理由

  对位：为了不损害线性马达的超低振动特性，安装在X轴驱动部的手动进机构在实际测量时，自动将  手动齿轮机构与线性测量机构的连结分离开来。这样既确保了良好的操作性，又获得了高精度。





 实现高水平的高速测量：线性驱动部与无效运动少的以1/100 为单位的联合控制与启动

 响应相结合，实现了总测量时间的大长缩短。进行三维粗糙度测量时，测量时间为“传统测量时间的 1/10× 测量线数”。如果测量时间短，室温变化等的测量误差要素的影响就小，这直接关系到测量结果 的可靠性。



      5.拥有温度补正系统，使精度保证温度范围扩大到20℃ ±5℃

   NEX 系列的驱动部配备了标准温度补正系统，使精度保证温度范围  从原来的20℃ ±2℃扩大到了20±5℃。    以往，因为温度变化引起的热胀冷缩会使X 方向的指示精度受到影响，但是内置的温度传感器会根据实际的变化，自动进行补正。   温度的补正与否对传感器的精度影响非常大，通过组合实现温度补正时NEX 系列特有的功能




  6.免维护

  日常不需要向驱动机构加注润滑脂、润滑油。本公司更改了驱动支持导轨面的材质和机构，对无给油进行实证，  实现了日常免维护。但是基于保证测量机精度的观点，我们推荐定期维护。

 7.以根据需求选择传感器来决定设备型号。

   ●多传感器互换

   SURFCOM NEX 系列能根据不同的测定要求，选择对应的传感器。

   ●设备纳入后再追加传感器

   本体设备安装后，可通过追加传感器扩展功能


该公司产品分类： 陶瓷配件 测长仪 小量具 计量仪器 东京精密测针 东精精密三坐标 大阪精密齿轮啮合仪 视觉检测 X射线荧光光谱分析仪 粗糙度仪 轮廓仪 日立热电离质谱仪 美国施泰力立式桌面投影仪VB400 美国施泰力立式桌面投影仪 美国施泰力自动影像测量系统AVR300 日本日立射线荧光分析仪 日本岛津动平衡试验机 三坐标 圆度仪

C1600D轮廓仪C1600G

 参数规格
测量范围
Z 轴（纵向）： 50 mm
X 轴（横向）： 100 mm

Z 轴指示精度（纵向）： ± 0.25 %　（全量程）
测量分辨率0.1μ ｍ /5 mm 量程 、0.4μ ｍ /20 mm 量程、1μ ｍ /50 mm 量程

Ｘ轴指示精度：（横向±（1+2L/100）μ ｍ　（L ：测量长度 mm）

测量分辨率：0.04μ ｍ

驱动部：直线度精度1μ ｍ /100 mm　

检测方式：莫尔光栅尺线性光栅尺

测量速度：0.03、0.06、0.15、0.3、0.6、1.5、3、6 mm/s（8 速）

AI 功能：点、直线、圆、椭圆的要素自动判别，从2 个要素中自动判别可执行要素间计算的组合（点- 点、点- 直线、点- 圆、点- 椭圆、直线- 直
线、圆- 直线、圆- 圆、直线- 椭圆、圆- 椭圆、椭圆- 椭圆）

运算处理
点（交点、中点、切点、最大点、最小点）、直线（垂线、中线、切线、平行线、二等分线、假想线）、圆（局部圆、椭圆、切圆、假想
圆）、间距（直线交点间间距、圆心间间距）、距离、路程、角度、交角（余角、补角）、坐标差（X 坐标差、Z 坐标差、角度差、向量径
差）、极坐标差、段差（平均段差、最大段差、最小段差）、面积、运算（加、减、乘、除、冥次方、求余、绝对值、平方根）、统计（平
均值、最大值、最小值、标准偏差、求和）、重叠销计算、尺寸线显示功能、计算结果与设计值对照、镜像翻转、平滑、形状合成（整体
合成、部分合成）、计算点

数据文件输入输出点序列、文本、CSV、IGES、DXF 数据及CALYPSO 数据的输入

坐标控制原点设定、各种轴设定、平行移动、旋转移动

计算支持功能：无限光标、光标形状纵横切换、一点微动、误差范围设定

测针的校正：利用标准球校正单元一次性自动校正及手动校正 测针校正信息 最大可登录20 条（可设定校正期限）

传感器检测方式： 系列差动变压器

测针、测量力、功能更换式、10mN ～ 30mN、无级（带收缩功能）

测针半径（测针材质） 25μmR（圆锥超硬合金）

测量方向、姿势拉推方向、上下方向、最大追踪角度：77°

该公司产品分类： 圆度圆柱度仪 表面轮廓仪 表面粗糙度仪

CV-1000N2进口三丰轮廓仪 东精精密轮廓仪

 产品信息

1.由于将X轴、Z轴加以数字化，所以不必完全仰赖于测定倍率的大小，即可做到大范围的高分解能测定。

2.与计算机连接并加上计算机解析软件「Formpak-1000」，即可做出各式各样的测定与分析。

3.若不连接计算机，亦可连接XY绘图机，并可在绘图机专用的数据处理机上先行确认图形或量测方式是否正确。产品参数

测量范围
50mm（CV-1000）或100mm（CV-2000）
分辨率
0.2μm
测量方法
反射型光栅尺
驱动速度
0.2mm/s\\\\\\\\1mm/a和手动
测量速度
0.02-5mm/s
测量方向
/向后
直线度
3.5μm /50mm
1.5μm/mm（当X轴在水平方向上
指示精度
（20℃）
±（3.5+2L/100）μm
L为驱动长度（mm）
倾斜范围
±45°（CV-2000）
Z1轴
测量范围
25mm（CV-100）或40mm（CV-2000）
分辨率
0.4μm（CV-1000系列）
0.5μm（CV-2000系列）
测量方法
弧形编码器
指示精度
（20℃）
±（3.5+14H/25）μm）
H为水平位置上的测量高度（mm）
探针上下运作
弧形运动
探针方向
向下
测力
10-30mN
跟踪角度
向上
77°
向下
87°
探针针尖
半径
25μm
材料
硬质合金针尖
基座尺寸（WxH）
750x600mm（CV-2000）
基座材料
花岗岩（CV-2000）
重量
主机
5kg（CV-10000N2）、115.8kg（CV-2000M4）、124kg（CV-2000S4）
控制装置
14kg
遥控箱
0.9kg
电源
100-240VAC±10% 50/60Hz
能耗
150W仅限主机
该公司产品分类： 分选机 光谱仪 探伤仪 硬度计 测漏仪 测厚仪 粗糙度轮廓仪 圆度柱仪 形状测试类 无损检测类 自动化设备 仪器仪表

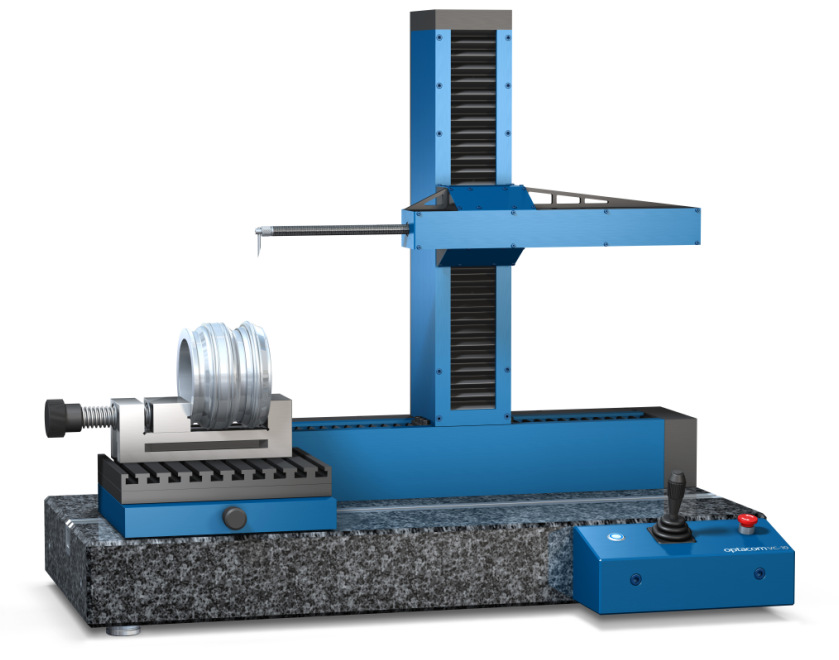

VC10粗糙度轮廓仪

 德国Optacom公司致力于各行业领域的实验室或工作现场精密轮廓粗糙度测量需求，为您提供各种类型的轮廓形貌扫描测量仪或精密轮廓粗糙度综合测量仪。仪器参数符合ISO、DIN、JIS、EN等各类标准。CNC全自动X、Z轴采用全程大量程高精度光栅尺，选配上下双向测针，Y轴自动工作台同时可测量旋转类工件内外径几何尺寸(自动锁定拐点测直径)，内外轮廓形貌等。再选配分度头装夹工件，可测量圆度、圆柱度及不同截面的复杂几何尺寸。

4

二、测量项目

各种类型工件表面的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析、凸度分析、轮廓度分析。

undefined

主要 特点：◆ 仪器主体结构采用轻型耐用的航空合金材料◆ X轴与Z轴采用独立机械系统，可同时实现X&Z双轴全量程范围内连续扫描，并保持针尖分辨率恒定◆ X轴与Z轴采用独立整体光栅系统◆ THK独家供给的超精密线性导轨◆ 非接触式增量光栅的测量系统，密闭式的设计可最大程度降低磨损和提高读数可靠性◆ 轻型高强度碳纤维聚合物测量臂◆ 电子反馈测力机构◆ 快速装卸测针装置，可自定位◆ 操纵杆全自动控制测量

详细技术报价方案请致电业务人员： 王芹  17721112071



上海道勤检测仪器有限公司是全球领先的测量解决方案提供商，公司多年来已为全球20多个国家和地区的客户提供测量技术与产品解决方案。道勤公司拥有计量检测业界最完整的测量解决方案，通过全系列计量检测产品和专业技术服务，灵活满足不同客户的差异化需求以及快速检测及创新的追求。　　道勤公司坚持以持续技术创新为客户不断创造价值，所销售产品在德国、美国、法国、瑞士、英国、挪威、中国等地设有全球研发机构，产品荣获诸多国际专利，凭借不断增强的创新能力、突出的灵活定制能力、日趋完善的技术能力赢得全球客户的信任与合作。 道勤公司始终贯彻可持续发展理念，运用高、精、尖的测量技术帮助不同地区的客户提供完善的计量应用方案。公司的核心价值观：为客户服务是道勤公司存在的唯一理由！客户需求是道勤公司发展的原动力！我们坚持以客户为中心，快速响应客户需求，持续为客户创造长期价值。为客户提供有效服务是我们工作的方向和价值评价的标尺，帮助客户提升产品在市场上的强有力竞争。我们的价值主张,为适应现代工业的革命性变化，道勤公司围绕客户需求和技术领先持续创新，与业界伙伴开放合作，为用户提供最先进的计量检测产品，我们力争成为客户计量检测领域的最佳合作伙伴，成为用户最信赖的供应商。道勤公司所销售的产品在全球20多个国家设有生产及研发机构，强大的研发团队使我们时刻保持成为计量检测领域的风向标，努力为世界制造业用户提供最佳解决方案！主要销售的产品有：三坐标，光谱仪，投影仪，偏摆仪，硬度计，气动量仪，色谱仪，测长仪，影像测量仪，齿轮测量仪，测高仪，粗糙度仪，轮廓仪，万能材料试验机，测量显微镜，万能工具显微镜，高低温试验箱，盐雾试验箱，探伤仪，三维扫描仪，激光干涉仪，光笔测量仪，圆度仪，圆柱度仪，涂层测厚仪，超声波测量仪，工业内窥镜，工业CT等。以及各类检测仪器的升级改造，维修保养服务。

该公司产品分类： 激光干涉仪 气动测量仪 圆度圆柱度测量仪 便携式三坐标 龙门式三坐标测量仪 桥式三坐标

价格合理的精密轮廓仪_精密轮廓仪哪家好用

1.深圳市真尚有科技有限公司创建于2005-03-16，经历快速发展，已经发展成为一家颇具规模和成效的卫星变频器、KAMAN电涡流传感器的公司，是中国工业品行业的标杆企业之一。 2.深圳市真尚有科技有限公司坚持以的持续技术创新，为广大客户不断创造ZSY价值。真尚有在广东省、江西省、中山市、茂名市等地都设有分支机构，近11-50人人员专注于行业里品牌好的激光测径行业的创新发展；并且凭借不断增强的激光测厚哪家价格最低创新实践能力赢得了广大客户的信任与合作。 延伸拓展 详情介绍： 激光测振可以实现对振动幅值、频率测量。使用激光进行非接触式测量，记录被测体在振动过程中的运动轨迹，并用最大值减去最小值得到振幅。当振幅超过界定值时，可通过软件设置输出报警信号。采样频率高，能精确还原被测体运动轨迹并通过图像显示出来。传统振动测量仪都会对机械振动带来的影响，而激光测真测量系统使用各种滤波器，使测量结果更加稳定准确。还可以测量高频振动加速度峰值和平均值，测量低频振动速度有效值。 激光测振的主要特点： 采用激光外差干涉技术和图像处理技术相结合，非接触式测量，可对各种物体的变形，振动、速度及位移等进行测量.它通过固定在被测目标上的光电靶标在感光器件上所成的图像来分析被测目标的微小形变。同时,可通过光电靶标反射的激光测量微小振动。 1、这种监测方法可以精确的测量50 米远的目标的微小变形，和微小振动，精度高于同类设备； 2、整机的工业级设计适合野外长期监测； 3、该系统该仪器方便实现远程监控，适合野外无人职守、无法布线等领域长期监测和短期观测； 4、可以根据客户需要可以开发具有实时评价测量结果、实时显示变形趋势等智能化的功能的软件 5、采用安全、友好的可见激光（红色） 该产品可应用于大坝变形检测、地铁监测、山体滑坡监测、桥梁监测、高层建筑物监测等，是进行建筑物变形,微振动自动监测的理想系统。它不仅可以测量目标的微小形变，还可以同时测量目标振动情况。可以给出测量目标的强迫振动频率、固有频率和振幅，通过频谱分析可得出冲击系数、功率谱等参数。系统的硬件、软件和附件数量和规格型号的具体配置可根据工程需要来定。 3.优质的品质，一流的服务和有竞争力的价格是我们的承诺。我们以“诚信敬业，务实创新”为向导，尽最大努力让公司的核心产品激光检测仪、位移传感器x23cae2n不断的改善和进步。我们希望和世界各地的客户建立起长期的，友好的合作关系，真诚欢迎国内外老客户前来洽谈合作，携手共进。：www.51sensors.com
该公司产品分类： 热工行业

昭通轮廓仪 轮廓仪特价批发

CV-3000CNC特点：高精度CNC轮廓/形状测量装置。X1,(Y),Z2的驱动速度都高达200mm/s,确保实现高速定位，从而大大提高了多轮廓测量和多工件测量任务的速度。带有α轴的型号，可以通过电动旋转X1轴连续测量水平面和倾斜面。CV-4000CNC系列的驱动装置集成了激光全息测微计检测器，可以在Z轴（垂直方向）的窄/宽范围内实现高精度和高分辨率测量。带有Y轴工作的工作台的型号以沿着Y轴进行多种工件定位，从而扩大了多工件测量范围。可以通过同时控制X,Y两轴，对斜面进行测量。Z1轴检测器集成了防碰撞安全装置，当主机和工件或夹具碰撞时，检测器将自动停止。提供易于操作的遥控箱，用户可以通过这两个操作杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴的选择状态。通过USB与数据处理/分析装置（选件）进行信息交换。技术参数：X1轴测量范围：200mm分辨力：0.05um检测方法：反射型线性编码器驱动速度：200mm测量速度：0.02-2mm测量方向：向前/向后α轴倾斜角度：-45度或10度分辨力：0.000225°倾斜范围：6°/sZ2轴垂直移动：300mm或500mm分辨率：0.05um粗糙度测量评定参数Ra. Ry. Rz. S. Sm. tp仪器型号Cx-1(S)测量范围Ra 0.01μm-10μm触针位移±500μm分 辨 率0.001μm示值误差≤3%±5nm轮廓测量仪器型号Cx-1(S)使用范围x0-100mm, z 0-300mm测量范围x0-100mm, z =±3mm分 辨 率0.001mm,0.1mm半径误差1%-0.2%外形尺寸170×52×132(mm)含电脑桌净重约80Kg用途该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。特点• 高精度电感传感器。• 可测量显示13个粗糙度参数。• 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低。• 机电一体化设计，体积小，重量轻，使用方便。• 高品质锂离子充电电池，容量高，无记忆效应，连续工作时间大于20小时。• 连接时代TA系列打印机，可以打印测量参数及轮廓。•标准RS232接口，可与PC机通讯。• 可选配曲面传感器测量曲面，小孔传感器测量内孔孔壁，沟槽/深槽传感器测量沟槽底部或台阶的粗糙度。• 菜单操作方式。•具有图形显示功能。•传感器触针位置指示。•带存储功能的自动关机。•多语言工作方式选择。技术参数测量参数Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr测量范围Ra:0.025-12.5μm显示范围Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μmRS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%量程范围±20μm、±40μm、±80μm最高显示分辨率0.001μm滤波方式RC、PC-RC、GAUSS、D-P取样长度0.25mm、0.8mm、2.5mm、自动评定长度1L-5L（可选），L为取样长度测量行程长度3L-7L（可选）最大驱动行程长度17.5mm/0.71inch最小驱动行程长度1.3mm/0.052inch示值误差≤±10％示值变动性≤6％针尖角度90°显示方式128×64点阵液晶（带背光）工作环境温度：0ºC- 40ºC，相对湿度：＜90%重量440g外型尺寸140×52×48mm应用范围：光电轮廓仪的应用范围很广，它主要用于测量各种精密加工零件表面的微观三维结构，如表面粗糙度；零件表面的刻线；刻槽的深度和镀层的厚度等。具体地说，如量块、光学零件表面的粗糙度；标尺、度盘的刻线深度；光栅的槽形结构；镀层厚度和镀层边界处的结构形貌；磁（光）盘、磁头表面结构测量；硅片表面粗糙度及其上图形结构测量等等。由于仪器测量精度高，重复性好，具有非接触和三维测量等特点，并采用计算机控制和快速分析、计算测量结果，本仪器适用于各级测试、计量研究单位，工矿企业计量室，精密加工车间和高等院校及科学研究单位等。【产品详情】仪器由倒置式改为正置式，更符合人们的操作习惯；应用CMOS代替CCD，省去图象卡并提高了质量；用低压电源代替高压电源，节省了仪器成本；用国产的代替德国进口压电陶瓷，解决了关键部件的进口难题；增加了自动步距和亮度校正程序，同时增加了局部放大三维立体图功能；表面微观不平深度测量范围：130?1nm测量的重复性：sRa≤0.5nm测量精度：8nm物镜倍率：40X数值孔径：0.65仪器视场 目视：f0.25mm摄象：0.13X0.13mm仪器放大倍数 目视：500X摄象（计算机屏幕观察）：2500X 接收器测量列阵：1000X1000 象素尺寸：5.2X5.2nmRC100C轮廓仪(实用型)测量范围X向量程：100mmZ向量程：10mm产品简介RC系列轮廓仪所配的RC测量软件，拥有极强的修正功能和先进的算法，所配备的测量基准为高刚性高精度直线运动导轨；Z轴采用高精度数字式线性传感器，保证Z轴拥有极高的测量精度及良好的大量程线性指标。测量项目各种类型工件表面的线要素、点要素，点与点的距离、线与线的距离，各要素的位置度包括：距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析，凸度分析、轮廓度分析。应用行业机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业，适用于科研院所、大专院校、计量机构和企业计量室、车间产品配置表型号RC100C轮廓仪{实用型}驱动器行程100mm导轨精度0.4μm/60mm光栅分辨率1μmX轴精度(5+1.5L/10000)μm测量速度0.1mm/s、0.2mm/s0.5mm/s、0.8mm/s自定义测量速度-Z1传感器传感器类型光栅传感器10mm量程●12mm量程●24mm量程-40mm量程-50mm量程-分辨率0.2μmZ1精度（3+0.1%H）μm测力1.8mNZ2立柱行程280mm电动驱动○手动驱动●钢制立柱体●大理石立柱体○机台结构一体式-分体式●自动化配置测针自动抬起-测针自动抬起-Z1自动接触-附件电脑●电脑桌●Ф8标准球●Ф12标准球●Ф18标准球●量块组-调整旋转工作台●精密正弦平口钳○精密V型块○17度斜测针●锥形测针○斧形测针○直式测杆●偏心式测杆○小孔测量杆○备注：●代表标配○代表选配-代表不可选
